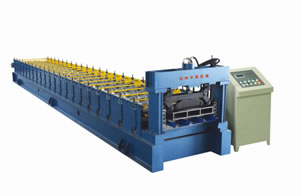

Perfiladeira

Perfiladeira

Descrição da Perfiladeira
Esta perfiladeira consiste principalmente na desbobinadora mecânica (ou alimentador), dispositivo de guiamento da chapa, rolo principal, mecanismo de corte após perfilagem, central hidráulica e sistema de controlo PLC.

Em seguida é feito um resumo para cada um destes componentes com informações detalhados, a saber:
1. Dispositivo de alimentação da bobina:
Este dispositivo de alimentação da bobina de chapa metálica é composta principalmente de uma base e desbobinador mecânico com capacidade até 5000Kg. A chapa de aço é primeiro alimentada manualmente para o dispositivo de nivelamento (ou aplainamento) e posteriormente é iniciado o processo de alimentação automático com a ajuda do primeiro rolo.
2. Dispositivo de guiamento:
O dispositivo usa uma guia orientadora com guias em bloco por onde a chapa desliza onde é controlada a largura e a posição da chapa metálica. Esta é conduzida para a posição correcta e enviada para o rolo de perfilagem.
3. Rolo de perfilagem:
Produzida em aço forjado No.45 de alta qualidade, a sua estrutura principal é soldada em separado. Posteriormente processada por máquina ferramenta, os rolos são revestidos com crómio duro com espessura de 0,05 mm.
4. Dispositivo de Corte pós perfilagem:
Este dispositivo de corte é constituído por chassis soldado com objectivo de garantir elevada rigidez sendo o poder de corte fornecido pela estação hidráulica.
5. Sistema de Controlo PLC:
Esta perfiladeira é constituída por sistema de controlo PLC com conversor de frequência para tornar a produção automática possível. Tanto o sistema de controlo PLC e o conversor são marca japonesa Mitsubishi.
6. Central hidráulica:
A central hidráulica destina-se a fornecer energia à máquina de corte através de sistema hidráulico fechado e tanque de óleo. Quando é finalizado o corte, a energia é desligada de forma a poder economizá-la.

Material dos Principais Equipamentos

Material dos rolos Aço forjado No.45 de alta qualidade; folha de revestimento em crómio duro com espessura de 0,05 mm.
Material dos eixos dos rolos Aço carbono forjado No.45 de alta qualidade para melhorar a função mecânica integrada do eixo
Elementos eléctricos Painel de controlo PLC, transdutor da marca Mitsubishi Japonesa
Lâmina de corte Aço Cr12 temperado

Equipamento da máquina standard:

Desbobinador mecânico 1 unidade
Guias 1 jogo
Rolos de perfilagem 1 jogo
Dispositivo de corte 1 jogo
Central hidráulica 1 unidade

Shanghai Salei Machinery Equipment Co., Ltd é fabricante profissional de perfiladeiras na China. Fornecemos também aos nossos clientes a nível mundial muitos outros equipamentos incluindo máquina de oxicorte CNC, máquina de dobrar tubagens, posicionador de soldadura, linha de produção de torres para aerogeradores, linha de soldadura de viga H, equipamentos de soldadura, equipamentos de soldadura do tubo, máquina de corte CNC, fresadora, calandras, etc. Certificados pela ISO e marca CE também dispomos de serviço OEM. Os nossos produtos têm sido bem aceites por clientes de diferentes países tais como Espanha, Índia, Alemanha, África do Sul, Brasil, Chile, Argentina, Rússia, Itália, França, Vietname entre outros. Se está interessado nesta perfiladeira, não hesite em contactar-nos e sempre que desejar.
