Rectificadora

Descripção da Rectificadora
Esta rectificadora de superficies muitas vezes conhecida de aplainadora mecânica é usada principalmente para trabalhar superfícies de peças de trabalho para as dimensões exactas desejadas sendo que pode processar muitos tipos de materiais como metais, cerâmicos, vidros, polímeros, semicondutores, etc.
Esta rectificadora apresenta uma elevada precisão, baixa rugosidade e um desempenho fiável.

Características e Funcionamento da Rectificadora:

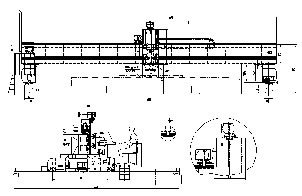

Esta máquina de rectificar consiste principalmente nos suportes, longarina ou chassi, guiamento horizontal e vertical, o dispositivo de rectificação, sistema de movimento e monitorização.
A sua longarina instalada sobre dois colunas móveis que estão fixas por parafusos e chavetas planas e a parte traseira do chassis tem um apoio conjunto auxiliar. A longarina está também equipada com guiamento linear, cremalheira e engrenagem, prancha vertical e horizontal entre outros dispositivos. É através da correia de transmissão que o movimento da longarina é efectuado.
Dotada de duas esferas de bloqueio pneumático aplicadas à ponte móvel. Estas são automaticamente desbloqueadas quando o chassis da porta inicia o seu movimento.
O quadro principal desta rectificadora é produzida em aço de elevada qualidade dotada de força suficiente para as operações a que se destina e de elevada rigidez.
O sistema de controle eléctrico consiste principalmente no sistema elctrico com as respectivas sistema de sub caixas de controle elétrico, cabos de ligação e botões de accionamento. Este sistema pode controlar o movimento do chassis da porta, da mesa, palete e o travamento pneumático das duas extremidades do chassis assim como os cabeçotes de rectificação das duas válvulas do cilindro de rectificação.

Parâmetros da Rectificadora

1 Distância da area de maquinagem 5000mm
2 Máximo deslocamento longitudinal da mesa 14000mm
3 Máxima altura do cilindro de rectificação 300mm
4 Potência do cabeçote de rectificação 1.5KW
5 Potência do motor do carro de transporte 1.5KW
6 Tipo de guiamento de deslocamento do carro HGW45CA2R8520
7 Tipo de guiamento de elevação HGW45CA2R1160
8 Potência da central de movimento 2×1.5KW
9 Peso do cabeçote de rectificação 600Kg
10 Dimensões do transportador 500×530mm
11 Velocidade da torre de movimento 300-3000mm/min(Frequência)
12 Velocidade de transporte 200-2000mm/min(Frequência)
13 Velocidade de elevação do cabeçote de rectificação 150mm/min
14 Pressão do gás 0.8MPa
16 Tensão e Frequência 380V/50Hz/3p
17 Eixos 3
18 Cabeçote de rectificação 1 conjunto

Fundada em 1999, Shanghai Salei Machinery Equipment Co., Ltd é fabricante profissional de rectificadoras na China. Para além da rectificadora, dispomos de muitos outros equipamentos de alta qualidade tais como linha de produção de torres para produção de energia eólica, braçadeiras para alinhamento de tubagens, máquina de soldar giratória, linha de soldadura de vigas H, equipamentos de soldadura, equipamentos de soldadura de tubagens, máquina de corte CNC, laminadoras, calandras, etc. Com certificaçºao ISO e marca CE os nossos equipamentos são bastante populares entre clientes em Espanha, Índia, Alemanha, África do Sul, Brasil, Chile, Argentina, Rússia, Itália, França, Vietname entre outros. Se está interessado em adquirir a rectificadora não hesite em nos contacte.
