CNC Table Cutting Machine

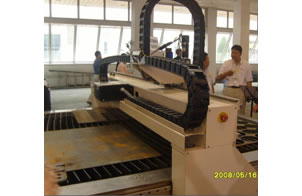

Mesa para Corte CNC

Descrição da Mesa de Corte CNC:
Esta máquina com mesa de corte CNC, também conhecida por máquina de corte CNC está preparada para cortar principalmente chapas finas como por exemplo placas para logótipo, letreiros para outdoors, etc.
Em seguida fornecemos-lhe algumas informações detalhadas sobre os principais componentes desta mesa de corte CNC.

1. Partes mecânicas:
1.1. Estrutura do Chassi:

Esta mesa de corte equipada com controlador CNC está equipada com uma viga e dois chassis longitudinais sendo que a estrutura principal é constituida pelo chassi de tracção e viga. A viga de perfil quadrado e oco é sujeita a processo de endurecimento por recozimento e têmpera
As guias transversais e longitudinais são constituidas por patins de alta precisão alinhados e solidários com a estrutura de aço. O sistema de tracção longitudinal e transversal está localizado no lado inferior na estrutura de guiamento garantindo desta forma uma maior estabilidade e fiabilidade.

1.2 Máquina de Tracção
A mesa para corte é constituida por sistema de tracção com servo motor da Panasonic. Ambos os dispositivos de tracção longitudinal e transversal incluem uma caixa de velocidades e uma transmissão com respectivo sistema de engrenagens de elevada precisão. As mudanças de velocidade e direcção de transição são suaves permitindo eliminar respectivos desvios, desta forma pode ser garantida uma elevada precisão e operação contínuada. Os eixos X e Y desta máquina com mesa de corte CNC apresenta com um desacelerador SHIMPO de baixo ruído instalado juntamente com motor.
A plataforma da máquina é constituida por um dispositivo de regulação e controlo de elevação e é comandada por um motor com redutor de velocidade para controlar a tocha de corte.
Além disso, esta máquina com mesa de corte CNC está provida de um sistema de guiamento e alinhamento bicilindrico garantindo assim a precisão de corte de todo o equipamento.
1.1. Materiais:

Viga Q235 (Aço A3)
Engrenagens Crómio 40
Guiamento Aço 45
Precisão guiamento nível 7
Módulo 2

2. Componentes eléctricos:
Muito tem sido valorizados o sistema de servo transmissão e o sistema de controlo lógico que equipa os nossos modelos QL da mesa de corte CNC. A unidade com servo transmissão da Panasonic de corrente alterna e respectivo motor são utilizados para garantir um desempenho fiável e corte preciso.

Fundada em 1999, Shanghai Salei Machinery Equipment Co., Ltd é fabricante profissional de mesas de corte CNC na China. Para além da mesa de corte CNC dispomos de outros equipamentos de alta qualidade tal como máquina de corte por jacto de água CNC, linha de produção de torres para aerogeradores, linha de soldadura de viga H, equipamentos de soldadura, equipamentos de soldadura da tubagens, fresadora, perfiladeiras, calandras, etc. Com a certificação ISO e marca CE, os nossos produtos são bastante populares entre clientes em Espanha, Índia, Alemanha, África do Sul, Brasil, Chile, Argentina, Rússia, Itália, França, Vietname entre outros. Se está interessado na mesa para corte CNC, por favor não hesite em nos contactar.
