Braçadeiras para Alinhamento Interno de Tubulações

Descrição de Braçadeiras para Alinhamento Interno de Tubulações:

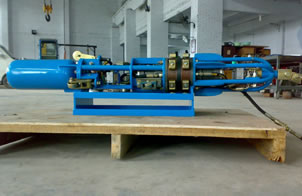

Esta braçadeira para alinhamento interno de tubulação é principalmente utilizada para alinhar tubos por forma a poder executar uma soldadura eficiente e precisa.
A qualidade da soldadura na construção de gasodutos pode ser influenciado por muitos factores sendo o alinhamento interno das tubagens o factor mais importante na qualidade deste. Não só pode ter impacto na qualidade da soldadura como também pode afectar os procedimentos do processo do projecto do gasoduto em questão. É sabido que se pode optar por braçadeira para alinhamento externo de tubulação para executar a soldadura dos tubos mas tanto a precisão como a calibração e os efeitos da soldadura são de inferior qualidade. No entanto, braçadeira para alinhamento interno de tubulação goza tanto de elevada precisão de calibração e de resultados de soldadura excelente.

Parâmetros Técnicos da Série DKQ de Acopladores Pneumáticos para Alinhamento Interno de Tubos:
Modelo DKQ273:

Leque de aplicações	Φ273 10 " (Capaz de ser aumentado até Φ305)
Dimensões gerais	Φ170 ×1350
Peso	75KG
Número de extensões de posicionamento	6 ×2
Peso máximo de elevação	20T
Pressão de entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO

Modelo DKQ324:

Leque de aplicações	Φ323.85　　12 "   (Capaz de ser aumentado até Φ355)
Dimensões gerais	Φ250 ×1500
Peso	125KG
Número de extensões de posicionamento	8 ×2
Peso máximo de elevação	25T
Pressão de entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO

Modelo DKQ355:

Leque de aplicações	Φ355.6　　14 "(Capaz de ser aumentado até Φ377)
Dimensões gerais	Φ280 ×1500
Peso	175KG
Número de extensões de posicionamento	10 ×2
Peso máximo de elevação	55T
Pressão de entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO

Modelo DKQ406:

Leque de aplicações	Φ406-Φ457　　16 "-18 "
Dimensões gerais	Φ3600 ×1800
Peso	290KG
Número de extensões de posicionamento	10 ×2
Peso máximo de elevação	85T
Drive mode	Manual walk
Velocidade de processamento	Controlo manual
Inclinação máx.	Controlo manual
Pressão de  entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO

Modelo DKQ610C:

Leque de aplicações	Φ508-Φ559　20 "-22 "
Dimensões gerais	Φ470 ×2200
Peso	430KG
Número de extensões de posicionamento	10 ×2
Peso máximo de elevação	150T
Modo de avanço/travagem	Unilateral two-wheel drive /Unilateral brake
Velocidade de processamento	0-1m/s
Inclinação máx.	15°
Pressão de  entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO    Motor pneumático Ingersoll Rand ou motor de piston axial COOPER

Modelo DKQ610C:

Leque de aplicações	Φ610-Φ660　24 "-26 "
Dimensões gerais	Φ550 ×2700
Peso	550KG
Número de extensões de posicionamento	12 ×2
Peso máximo de elevação	183T
Modo de avanço/travagem	Unilateral two-wheel drive /Unilateral brake
Velocidade de processamento	0-1m/s
Inclinação máx.	15°
Pressão de  entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO Motor pneumático Ingersoll Rand ou motor de piston axial COOPER

Modelo DKQ711:

Leque de aplicações	Φ711-Φ762(Capaz de ser aumentado até Φ813)28 "-30 " (Capaz de ser aumentado até 32" )
Dimensões gerais	Φ650 ×2900
Peso	700KG
Número de extensões de posicionamento	12 ×2
Peso máximo de elevação	270T
Modo de avanço/travagem	Unilateral two-wheel drive /Unilateral brake
Velocidade de processamento	0-1m/s
Inclinação máx.	15°
Pressão de  entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO Motor pneumático Ingersoll Rand ou motor de piston axial COOPER

Modelo DKQ813:

Leque de aplicações	Φ813-Φ864(Capaz de ser aumentado até Φ914), 32 "-34" (Capaz de ser aumentado até 36" )
Dimensões gerais	Φ750 ×2900
Peso	760KG
Número de extensões de posicionamento	16 ×2
Peso máximo de elevação	300T
Modo de avanço/travagem	Unilateral two-wheel drive /Unilateral brake
Velocidade de processamento	0-1m/s
Inclinação máx.	15°
Pressão de  entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO Motor pneumático Ingersoll Rand ou motor de piston axial COOPER

Modelo DKQ914:

Leque de aplicações	Φ914-Φ965(Capaz de ser aumentado até Φ1016), 36 "-38" (Capaz de ser aumentado até 40" )
Dimensões gerais	Φ850 ×3200
Peso	850KG
Número de extensões de posicionamento	18 ×2
Peso máximo de elevação	450T
Modo de avanço/travagem	Tracção unilateral duas rodas/ Trilateral freio duplo
Velocidade de processamento	0-1m/s
Inclinação máx.	15°
Pressão de  entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO Motor pneumático Ingersoll Rand ou motor de piston axial COOPER

Modelo DKQ1016:

Leque de aplicações	Φ1016-Φ1066 (Capaz de ser aumentado até Φ1118), 40 "-42 "(Capaz de ser aumentado até 44" )
Dimensões gerais	Φ950 ×3200
Peso	1400KG
Número de extensões de posicionamento	18 ×2
Peso máximo de elevação	450T
Modo de avanço/travagem	Tracção unilateral duas rodas/ Trilateral freio duplo
Velocidade de processamento	0-1m/s
Inclinação máx.	15°
Pressão de  entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO Motor pneumático Ingersoll Rand ou motor de piston axial COOPER

Modelo DKQ1168:

Leque de aplicações	Φ1168-Φ1219(Capaz de ser aumentado até Φ1270)46 "-48 "(Capaz de ser aumentado até 50 ")
Dimensões gerais	Φ 1000 ×3700
Peso	1800KG
Número de extensões de posicionamento	20 ×2
Peso máximo de elevação	650T
Modo de avanço/travagem	Tracção unilateral duas rodas/ Trilateral freio duplo
Velocidade de processamento	0-1m/s
Inclinação máx.	15°
Pressão de  entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO Motor pneumático Ingersoll Rand ou motor de piston axial COOPER

Modelo DKQ1270:

Leque de aplicações	Φ1270-Φ1320(Capaz de ser aumentado até Φ1372)　　50 "-52 "(Capaz de ser aumentado até 54 ")
Dimensões gerais	Φ1150 ×4120
Peso	2000KG
Número de extensões de posicionamento	24 ×2
Peso máximo de elevação	650T
Modo de avanço/travagem	Tracção unilateral duas rodas/ Trilateral freio duplo
Velocidade de processamento	0-1m/s
Inclinação máx.	15°
Pressão de  entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO    Motor pneumático Ingersoll Rand ou motor de piston axial COOPER

Modelo DKQ1372:

Leque de aplicações	Φ1372-Φ1420(Capaz de ser aumentado até Φ1473) 54"-56 " (Capaz de ser aumentado até 58")
Dimensões gerais	Φ1250 ×4200
Peso	2300KG
Número de extensões de posicionamento	30 ×2
Peso máximo de elevação	750T
Modo de avanço/travagem	Tracção unilateral duas rodas/ Trilateral freio duplo
Velocidade de processamento	0-1m/s
Inclinação máx.	15°
Pressão de  entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO Motor pneumático Ingersoll Rand ou motor de piston axial COOPER

Modelo DKQ1524:

Leque de aplicações	Φ1524-Φ1575(Capaz de ser aumentado até Φ1626)　 60 "-62" (Capaz de ser aumentado até 64" )
Dimensões gerais	Φ1380 ×4200
Peso	2600KG
Número de extensões de posicionamento	6 30 ×2
Peso máximo de elevação	750T
Modo de avanço/travagem	Tracção unilateral duas rodas/ Trilateral freio duplo
Velocidade de processamento	0-1m/s
Inclinação máx.	15°
Pressão de  entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO Motor pneumático Ingersoll Rand ou motor de piston axial COOPER

Modelo DKQ1625:

Leque de aplicações	Φ1625-Φ1676(Capaz de ser aumentado até Φ1727)　 64 "-66 " (Capaz de ser aumentado até 68 " )
Dimensões gerais	Φ1475 ×4300
Peso	2800KG
Número de extensões de posicionamento	30 ×2
Peso máximo de elevação	750T
Modo de avanço/travagem	Tracção unilateral duas rodas/ Trilateral freio duplo
Velocidade de processamento	0-1m/s
Inclinação máx.	15°
Pressão de  entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO Motor pneumático Ingersoll Rand ou motor de piston axial COOPER

Modelo DKQ1727:

Leque de aplicações	Φ1727-Φ1799(Capaz de ser aumentado até Φ1829)　 68 "-70 " (Capaz de ser aumentado até 72 " )
Dimensões gerais	Φ1570 ×4400
Peso	3000KG
Número de extensões de posicionamento	30 ×2
Peso máximo de elevação	750T
Modo de avanço/travagem	Tracção unilateral duas rodas/ Trilateral freio duplo
Velocidade de processamento	0-1m/s
Inclinação máx.	15°
Pressão de  entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO Motor pneumático Ingersoll Rand ou motor de piston axial COOPER

Modelo DKQ1829:

Leque de aplicações	Φ1829-Φ1880(Capaz de ser aumentado até Φ1930)　 72 "-74 " (Capaz de ser aumentado até 76 " )
Dimensões gerais	Φ1680 ×4500
Peso	3500KG
Número de extensões de posicionamento	36 ×2
Peso máximo de elevação	850T
Modo de avanço/travagem	Tracção unilateral duas rodas/ Trilateral freio duplo
Velocidade de processamento	0-1m/s
Inclinação máx.	15°
Pressão de  entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO Motor pneumático Ingersoll Rand ou motor de piston axial COOPER

Modelo DKQ1930:

Leque de aplicações	Φ1930-Φ1981(Capaz de ser aumentado até Φ2032)　 76 "-78 " (Capaz de ser aumentado até 80" )
Dimensões gerais	Φ1780 ×4500
Peso	3800KG
Número de extensões de posicionamento	36 ×2
Peso máximo de elevação	850T
Modo de avanço/travagem	Tracção unilateral duas rodas/ Trilateral freio duplo
Velocidade de processamento	0-1m/s
Inclinação máx.	15°
Pressão de  entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO Motor pneumático Ingersoll Rand ou motor de piston axial COOPER

Modelo DKQ2032:

Leque de aplicações	Φ1524-Φ1575(Capaz de ser aumentado até Φ1626)　 60 "-62" (Capaz de ser aumentado até 64" )
Dimensões gerais	Φ1380 ×4200
Peso	2600KG
Número de extensões de posicionamento	30 ×2
Peso máximo de elevação	750T
Modo de avanço/travagem	Tracção unilateral duas rodas/ Trilateral freio duplo
Velocidade de processamento	0-1m/s
Inclinação máx.	15°
Pressão de  entrada	1.5 Mpa
Pressão de trabalho	0.8 Mpa
Principais componentes	Componente pneumático FESTO Motor pneumático Ingersoll Rand ou motor de piston axial COOPER

Wuxi ABK Machinery Co.Ltd é fabricante profissional de acoplador para alinhamento interno de tubos e dutos na China. Também dispõe e fornece a clientes ao redor do mundo muitos outros equipamentos incluindo acoplador para alinhamento externo de tubos e dutos, dobrador de dutos, linha de produção torres para aerogeradores, linha de soldadura de vigas H, equipamentos de soldadura, máquina de corte CNC, fresadoras, prensas mecânicas, calandras, etc. Os nossos equipamentos detêm a certificação ISO e matca CE e também dispomos de serviço OEM. Os nossos equipamentos têm sido bem recebidos por clientes em muitos países tais como Espanha, Índia, Alemanha, África do Sul, Brasil, Chile, Argentina, Rússia, Itália, França, Vietname entre outros. Se está interessado no nosso acoplador para alinhamento de tubo e dutos, não hesite em contactar-nos e sempre que desejar.
